Ручной профилегибочный станок RBM 10

PDFЭл. почта
Рейтинг: Нет рейтинга
Цена:
Цена: 46000,00 руб
Цена без скидки: 46000,00 руб
Описание
Специальная форма станины
Посадочные отверстия для валов из прочной стали
Валы изготовлены из цельного прута

Ролики выполнены из закаленной стали

Ручной профилегибочный станок RBM 10 и его особенности.


Принцип гибки: Принцип спиральной гибки

Технические характеристики ручного профилегибочного станка RBM 10:

Диаметр валов 1.18”
Диаметр нижнего ролика 4,65”
Диаметр верхнего ролика 3,86”
Масса: 167 кг
Длина: 580 мм
Ширина 550 мм
Высота 1470 мм

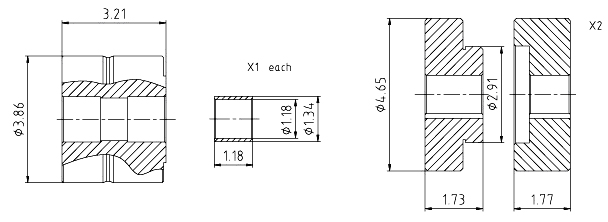

В стандартной комплектации один набор регулируемых роликов (размеры в дюймах):

Минимальный радиус гиба:

Материал Минимал. радиус R, мм
  20 х 5
30 х 10
190
500
20 х 5
50 х 10
160
400
  10 х 10
20 х 20
160
500

Максимальные размеры обрабатываемых изделий:

  Полоса верт.
30 х 10
  Полоса
50 x 10
  Пруток
20
  Труба квадрат
50 x 50 x 2,5
  С-профиль наруж.
50 x 25 x 4
  С-профиль внутр.
50 x 25 x 4
  Квадрат
20 x 20
  Труба прямоуг.
25 x 50 x 2,5

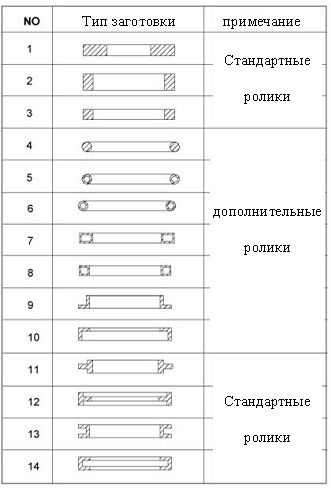

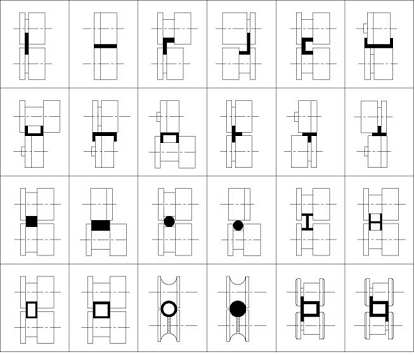

Способы гибки различных профилей и виды роликов:

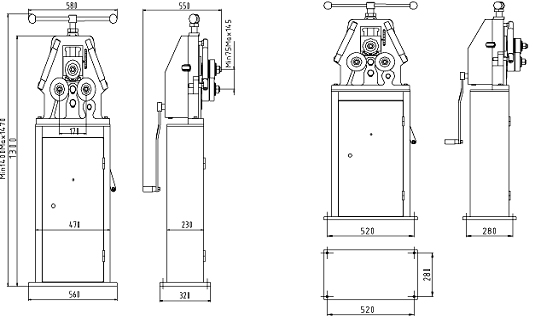

Габаритные и установочные размеры профилегиба RMB10:

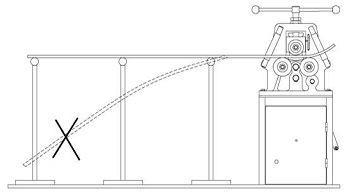

Правильная установка профиля большой длины (поддержка с помощью рольгангов):
